瀏覽器自帶分享功能也很好用哦~產品概述

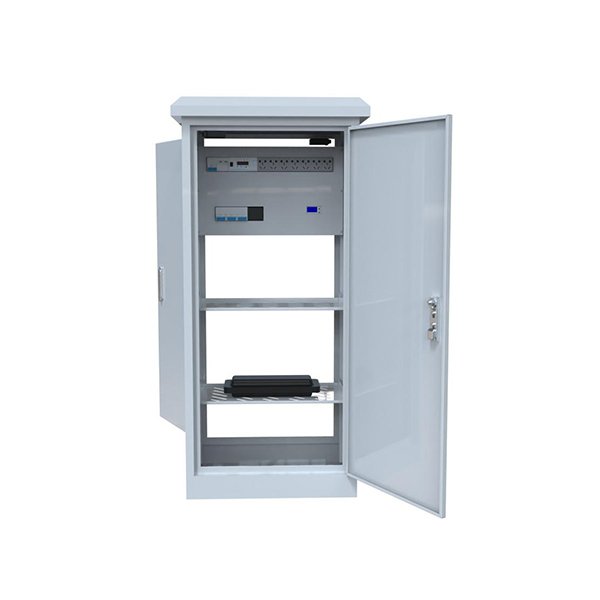

智能機柜系列產品是根據建設智慧城市，平安城市，智能交通等領域視頻管理信息化的需求，自主研發的智能終端產品。該產品滿足原有通信機柜各種功能需求，結合平安城市監控平臺特點，以及對未來信息管理的需求，增加應用物聯網通訊技術，采用模塊化布局，完善的網管功能和及時狀態顯示，保證整個系統的及時性、可靠性、連續性和智能性，節省大量的人力及經濟成本，是一款國內監控領域的優選產品。
產品特點
高度集成：
集機機柜、自動重合閘、電源模塊、機箱交流電源防雷、網絡接口防雷、數據采集與遠程控制單元、光纖傳輸通訊、系列傳感器于一體，體積緊湊、布局合理美觀。
模塊化設計：
箱內所有功能單元均模塊化設計，在保持箱體通用性的同時提供多樣化配置以適應不同應用場景，同時便于擴展、維修，最大化的延長基礎設施的使用生命周期，從而實現基礎設施的保值增值。
部署靈活方便：
所有功能單元均出廠預置，實施現場只需將電源線、光纖線、數據網絡接口線引入箱體與箱內預置的接口對接即可，無需拆解箱內板面、模塊即可完成部署。
產品功能
自動重合閘
具備過流短路保護、欠壓/過壓保護、漏電保護、故障記憶、合閘前檢測、自動重合智能控制等功能。
機箱交流電源防雷器、網絡接口防雷單元
箱體具備交流220V電源防雷和網絡接口防雷兩種防雷功能，標配1路交流電源和4路網絡接口防雷保護。
交流電源防雷：Uc:385VAC In:20kA Imax:40kA Up: ≤1.7kV
網路接口防雷：Uc:6V Up:X-PE 600V/X-X 25V C2:5kV/2.5kA
電源模塊
機箱滿配可支持2個交流220V轉直流12V或2個220V轉直流12V+交流24V的電源模塊，輸出總功率120W/320W。電源模塊輸入100~264VAC的寬電壓，直流輸出具有過功率保護、短路保護、過流保護功能。
光纖傳輸通訊單元
光纖通訊單元為一款1光4電的百兆或者千兆自適應的光纖收發器。4個電口可連接4臺網絡攝像機，前面板還留有1個監測用網口。該光纖傳輸通訊單元設計符合以太網標準，性能穩定可靠。
支持TCP/IP、PPPOE、DHCP、ICMP、NAT協議。
流控方式：全雙工采用IEEE 802.3X，半雙工采用Backpressure標準。
電端口支持自動協商功能，自動調整傳輸方式和傳輸速度。
端口支持Auto-MDI/MDIX自動翻轉。
支持存儲轉發模式。
支持電口的10M,100M，1000M模式或自適應模式的切換。
提供狀態指示燈，外置電源(輸出12V～50HZ 1A)。
模塊化電源設計理念，功能板與電源分開設計理念，便于后期維護。
采用獨特集成電路解決方案，芯片溫升低，擺脫加散熱系統，實現流量控制，減少?gòu)V播風暴。
采用優質光電一體化模塊提供良好的光學特性和電氣特性，保證傳輸可靠，壽命長。
廣播過濾功能、地址自動學習和自動更新功能及存儲轉發的運行機制。
支持最長1552/1536 byte數據包傳輸。
半雙工、速率指示燈，便于安裝調試以及后期維護。
超低功耗小于2.5W(Input:DC12V)，低發熱，能長時間穩定工作。
技術規格
項目 | 屬性 | 規格參數 | |
箱體常規 | 材質 | 箱體噴塑采用優質冷軋板，板材厚度1.2mm(機箱尺寸可定制) | |
防護等級 | IP55 | ||
OLED顯示內容 | 溫濕度、電流、電壓等 | ||
標配件 | 風扇、LED照明燈、機械式箱門狀態檢測開關、光纖熔接盤、光纖適配器 | ||
安裝方式 | 落地(支持前后開門) | ||
自動重合閘 | 工作電壓Un | 140～320VAC | |
額定負載電流 | 10A (6A-10A-16A可調) | ||
過流動作電流 | 1.15 in | ||
漏電動作電流 | 15mA | ||
過壓動作電壓 | 280V±5V（可調） | ||
欠壓動作電壓 | 150V±5V（可調） | ||
過流斷開動作時間 | 3±0.5s | ||
短路斷開動作時間 | ≤0.1s | ||
漏電斷開動作時間 | ≤0.1s | ||
過壓、欠壓 斷開動作時間 | ≤0.5s | ||
允許復位負荷阻抗 | 10 Ω | ||
合閘前電壓檢測 | 有 | ||
重合閘時間 | 60s/120s/180s/300s+N次 可調 | ||
電源模塊 | 額定輸入電壓 | 220VAC | |
工作范圍 | 100-264VAC | ||
額定輸入頻率 | 50/60Hz | ||
啟動沖擊電流 | ≤50A @220VAC | ||
最大輸入電流 | ≤1.2A | ||
效率 | ≥85% | ||
額定輸出電壓 | 12VDC | 12VDC+24VAC | |
負載額定總電流 | 8A | 8A/DC+4A/AC | |
輸出路數 | 1路 | 2路 | |
紋波 | ≤50 mV | ||
噪聲 | ≤100 mV | ||
過功率保護 | 110%-210%的額定功率，自動恢復 | ||
短路保護 | 長期，自恢復 | ||
過流保護 | 110%-210%，蕩機模式 | ||
安全 | 設計符合EN60950標準的要求，爆炸的元器件不能導致危險和損壞使用者 | ||
可靠性 | MTBF Mil STD: ≥7萬小時 | ||
機箱交流電源防雷 | 最大可持續工作電壓 | Uc:385V AC | |
標稱放電電流 | In:20kA(8/20us) | ||
最大放電電流 | Imax:40kA(8/20us) | ||
電壓保護水平 | Up:1.7KV | ||
網絡接口防雷 | 最大可持續工作電壓 | Uc:6V | |
復合波測試 | C2:5kV/2.5kA | ||
電壓保護水平 | Up:X-PE 600V X-X 25V | ||
傳輸箱智能模塊 | 數據接口 | 1路10M/1000M網絡端口 | |
DI輸入端口 | 1） 溫濕度檢測1路 2） 箱門狀態1路 3） 漏水檢測端口1路（選配項） 4） 雷擊監測端口1路（選配項） 5） 雷擊狀態檢測1路（選配項） 6） 12V直流電壓檢測 1路 7） 24V交流電壓檢測 1路（選配項） 8） 光纖收發器狀態監測 5路（1個光口+4個電口） | ||
DO輸出端口 | 1）頻閃燈控制1路（選配項） 2)風扇控制1路 3) 照明燈控制1路 4）直流狀態指示燈 1路 5）告警指示燈 1路 6）加熱繼電器 1路（選配項） 7）光纖收發器復位 1路 | ||
RS485接口 | 1）自動重合閘1路 | ||
溫濕度測量范圍 | 溫度：-20℃~70℃ 濕度：0～100%rh | ||
溫濕度測量精度 | 溫度：±0.3℃ 濕度：±2%rh | ||
標配傳感器 | 溫濕度傳感器 | ||
光纖傳輸通訊 | 接入方式 | 10/100Mbps | |
協議標準 | IEEE802.3 10Base-T Ethernet,IEEE802.3u，100Base-TX/FX Fast Ethernet ,IEEE802.3z 1000Base-TX/FX Gigabit Ethernet | ||
波長 | 850nm/1310nm/1550nm | ||
傳輸距離 | 五類雙絞線：100m 雙纖多模：2Km 雙纖單模：25/40/60/80/100/120Km 單纖單模：25/40/60/80/100Km | ||
端口 | 4~8個RJ45 口：連接STP/UTP五類雙絞線，其中1個RJ45維護口 | ||
1個光纖口：雙纖多模SC/ST/FC（光纖尺寸50,62.5/125μm)；雙纖單模SC/ST/FC(光纖尺寸9/125μm)；單纖單模SC/FC(光纖尺寸9/125μm) | |||
轉換方式 | 介質轉換、存貯轉發/直通 | ||
MAC地址表 | 1K/2K | ||
緩存 | 576 Kbit/1M | ||
流量控制 | 全雙狀態：流量控制，半雙工狀態:背壓方式 | ||
延時 | 存貯轉發：9.6us，直通：0.9us | ||
誤碼率 | <1/1000000000 | ||
LED指示燈 | PWR(電源)燈、FX(光纖連通/動作)燈、1~8(電口連通/動作)燈 | ||
工作環境 | 工作溫度 | -25~65℃(或者-40~75℃) | |
工作濕度 | 20%~90%（無凝露） | ||
