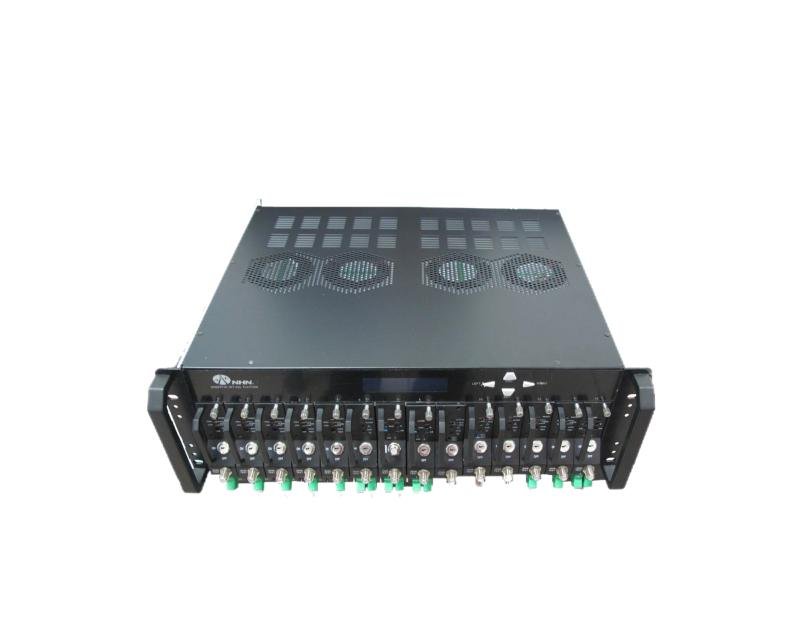

瀏覽器自帶分享功能也很好用哦~NHNOPPF30光平臺采用組件化設計，插入即可工作，結構緊湊、組件配置密度高。為系統設計者提供前所未有的靈活手段，使用戶能快速而簡便地進行系統配置或系統升級改造，以滿足系統不斷擴展和為技術發展提供新業務的需求。
1、產品特點
l專用于密集型HFC接入網，可插入14個單元模塊和2個電源模塊
l標準19英寸4U高度機箱采用了開模設計，制造工藝高
l帶符合國標的II類應答器，可通過符合國標的網管軟件進行遠端監測與管理。支持TRAP方式上傳
l所有模塊(包括電源模塊)均由微處理器控制，可實時報警和保護
l電源熱備份，確保系統工作可靠
l4個自動調速風扇，可在線更換，系統在線自動偵測風扇工作狀態
l寬屏LCD顯示整機工作狀態，用戶可自選中文或英文顯示
l與OPPF21光通訊平臺的單元模塊完全兼容
l工作溫度： 0℃～50℃
l貯藏溫度： -25℃～75℃
l相對濕度： 85%以下
2、技術參數
尺寸(高×寬×深) (不含機架把手) | 177×442×405mm | ||
組件插槽數 | 14+2個電源模塊 | ||
工作溫度 | 0-50°C | ||
相對濕度 | 20%-55%不凝結 | ||
正常電源要求 | 180-264V 50/60Hz | ||
供電電壓輸出 | +24V | +5V | -5V |
供電電流輸出 | 7A | 8A | 8A |
重量 | 20kg | ||
開關電源OPPW30(-48)
1、產品概述
OPPW30開關電源是NHNOPPF30光通訊平臺專用高效電源，提供+24V，+5V，-5V三組電壓輸出，輸出功率達270W，可由兩臺OPPW30開關電源結合NHNOPPF30光通訊平臺組成備份系統，提高整機可靠性。
OPPW30-48開關電源輸入電壓為48V直流，可運用于電信等傳輸系統。
2、產品特點
l高可靠性。
l采用專用接口多輸出連接。
l低輸出電壓紋波。
l可雙電源熱備份工作。
3、技術指標
電參數
電源輸入 | 180-270V 50Hz （AC） |
40-72V （DC） | |
DC輸出 | +24.4V 7A |
+5.4V 8A | |
-5.4V 8A | |
效率 | >85% |
紋波 | <50mV |
通用參數
（1）外形 | L×W×H 197×150×75mm |
（3）工作環境溫度 | 0℃～50℃ |
（4）貯藏溫度 | -25℃～+65℃ |
正向光發射機OPFT30
1、產品概述
OPFT30光發射機是寬帶傳輸系統和大容量CATV光傳輸系統組網的首選產品。它與OPPW30電源、NHNOPPF30光通信平臺機架一起構成性能優異的前端設備。
OPFT30光發射機采用帶光隔離器的高線性、低噪聲分布反饋式激光器（DFB）作為光源，以調幅（AM-VSB）方式傳送圖像與聲音信號進入光纖系統，具有本機數字信號插入口。OPFT30光發射機內置微處理器監測DFB激光器的所有工作狀態參數，并通過總線傳輸給NHNOPPF30系統控制器。系統控制器的智能化功能給OPFT30模塊提供了良好的內部工作環境，平臺的VFD顯示屏可監測顯示其工作狀態。在該環境下，OPFT30模塊的優異性能得以發揮，并具有非常高的可靠性和穩定性。
該發射模塊采用散熱器式的外形結構，強度高，散熱效果好。T3301光發射機模塊
2、特點
l采用進口高線性DFB激光器模塊，充分保證了優良的鏈路性能。
l采用高性能微處理器，進行模塊監控和數據交換。
l優異的APC（自動功率控制）、ATC（自動溫度控制）功能，保證了激光器輸出功率的穩定和激光器的長壽命工作。
l優質的RF激勵電路，射頻激勵功率要求：72（+3/-2） dBuV標稱值。
l優質的RF通道AGC控制電路，可適應寬范圍的RF輸入信號。
l具有先進的預失真功能插件，得到更優異的鏈路指標。
l具有本機數字信號插入口。
l按照860MHz系統設計。
l前面板可方便的設置自動及激光器工作狀態。
l實時向系統平臺傳輸激光器各種工作狀態參數，并顯示。
l完善的保護電路（開機延時，工作參數告警，RF激勵過高關斷報警）。
l優良的整機熱設計，保證了設備的長期可靠性。
3、技術指標
l光參數
光波長 1310±20nm
光連接器： FC/APC或SC/APC
光反射損耗： >60.0dB
預計鏈路損耗值（注1）
型 號 | 預計鏈路損耗（dB） |
OPFT30-06 | 9.8 |
OPFT30-07 | 10.5 |
OPFT30-08 | 11.0 |
OPFT30-09 | 11.0 |
OPFT30-10 | 12.0 |
OPFT30-11 | 12.4 |
OPFT30-12 | 12.7 |
OPFT30-13 | 13.1 |
OPFT30-14 | 13.5 |
OPFT30-15 | 13.8 |
OPFT30-16 | 14.0 |
OPFT30-17 | 14.3 |
OPFT30-18 | 14.6 |
OPFT30-19 | 14.8 |
OPFT30-20 | 15.0 |
l射頻參數
射頻通頻帶 | 47～750/860 MHz |
射頻輸入信號電平 | 72.0(+3/-2)dB |
標稱射頻輸入阻抗 | 75Ω |
射頻輸入反射損耗 | >16dB |
平坦度 | ±0.75dB |
激勵電平檢測 | -20dB |
l鏈路性能（注2）
C/N | ≥51.0 dB |
CSO | ≥62.0 dB |
CTB | ≥67.0 dB |
l通用參數
外形 | W×H×L 30×130×370mm |
電源 | +24V 0.5A +5V 0.5A -5V 0.5A |
工作環境溫度 | 0℃～50℃ |
貯藏溫度 | -25℃～+65℃ |
注1：預計鏈路損耗值為10km光纖加無源損耗之和。
注2：C/N、CTB、CSO都是在滿足預計鏈路的情況測試。C/N為PAL-D在550MHz內配置59路電視頻道；
CTB、CSO值是在550MHz內按PAL-D配置59路電視頻道的典型值，不計接收機的失真貢獻。
正向光接收機OPFR30(32)
1、產品概述
OPFR30正向光接收機是雙向光傳輸系統組網的首選產品。它與NHNOPPF30光通信平臺機架、OPPW30電源一起構成性能優異的光傳輸系統。
OPFR30正向光接收機采用高性能光檢波器，實現用戶正向光信號的接收，具有性能優良、配置靈活的特點。其內置微處理器監測光接收機關鍵工作狀態參數，并通過總線傳輸給NHNOPPF30平臺系統控制器。
OPFR32具有兩路光信號輸入，內置微處理器可根據輸入光功率自動切換選擇射頻信號輸出，可組成自動備份光接收系統，提高通訊網絡的可靠性。
該發射模塊采用散熱器式的外形結構，強度高，散熱效果好。01光發射機模塊
2、產品特點
l采用高性能光檢波器。
l1310nm和1550nm雙工作窗口。
l實時向系統平臺傳輸光接收機工作狀態參數，并顯示。
l自動備份切換功能。
l優良的整機熱設計，保證了設備的長期可靠性。
3、技術指標
光參數
光波長： 1100-1600nm
光連接器： FC/APC或SC/APC
光反射損耗： >45.0dB
輸入光功率： -4～+2dBm
射頻參數
射頻通頻帶 | 47～860 MHz |
射頻輸出信號電平 | 96dBuV (-1 dBm光功率接收) |
輸出電平調節范圍 | -10 ～ 0 dB |
RF輸出阻抗 | 75Ω |
RF輸出反射損耗 | >16dB |
平坦度 | ±0.75dB |
RF輸出電平檢測 | -20dB |
鏈路性能（注）
C/N | ≥51.0 |
CSO | ≥62.0 |
CTB | ≥67.0 |
輸入光功率與RF輸出電平對應表（注）
輸入光功率（dBm） | 預計輸出電平（dBuV） |
+2 | 102 |
+1 | 100 |
0 | 98 |
-1 | 96 |
-2 | 94 |
-3 | 92 |
-4 | 90 |
通用參數
外形 | W×H×L 30×130×370mm |
電源 | +24V 0.5A +5V 0.2A |
工作環境溫度 | 0℃～50℃ |
貯藏溫度 | -25℃～+65℃ |
注：
1、與標準光發射機相連，在發射機的預計鏈路損耗值下測試。
2、發射機的調制度為3.6%，550MHz帶寬內安排59個PAL-D模擬電視頻道，550~750MHz內安排33路QAM64的數字載波，并且電平低于模擬載波6dB。
3、本機的RF輸出電平在推薦的96dBuV。
反向光發射機OPRT30
1、產品概述
OPRT30反向光發射機是雙向光傳輸系統組網的首選產品。它與NHNOPPF30光通信平臺機架、OPPW30電源一起構成性能優異的反向光傳輸系統，可用于圖像、數據、話音的回傳，也可以構成會議電視、遠程教育、計算機聯網等多功能業務，更是CATV網絡本身實現網絡管理功能的重要組成部分。
OPRT30反向光發射機采用高性能回傳激光器，實現用戶5-200MHz回傳通路，具有性能優良、配置靈活的特點。其內置微處理器監測激光器的關鍵工作狀態參數，并通過總線傳輸給NHNOPPF30平臺系統控制器。
該發射模塊采用散熱器式的外形結構，強度高，散熱效果好。01光發射機模塊
2、產品特點
l采用FP/DFB激光器。
l優異的APC（自動功率控制）功能，保證了激光器輸出功率的穩定和激光器的長壽命工作。
l實時向系統平臺傳輸激光器各種工作狀態參數。
l完善的保護電路（開機延時，工作參數告警）。
l完善的LCD顯示控制和RS232狀態監測接口，可方便地進行本地計算機監控。
l優良的整機熱設計，保證了設備的長期可靠性。
3、技術指標
光參數
光波長：1310±20nm
光連接器：FC/APC或SC/APC
光反射損耗：>45.0dB
射頻參數
射頻通頻帶 | 5～200 MHz |
射頻輸入信號電平 | 82±5dBuV |
激勵電平調節范圍 | 0 ～ -10 dB |
標稱射頻輸入阻抗 | 75Ω |
射頻輸入反射損耗 | >16dB |
平坦度 | ±0.75dB |
激勵電平檢測 | -20dB |
鏈路性能（注）
DFB | FP | |
C/N | ≥50 dBc | ≥45.0 dBc |
CSO | ≤-51 dBc | ≤-45.0 dBc |
CTB | ≤-55 dBc | ≤-45.0 dBc |
輸出光功率 | 1~4mW | 1 mW |
通用參數
外形 | W×H×L 39×130×340mm |
電源 | +24V 0.3A +5V 0.1A -5V 0.1A |
工作環境溫度 | 0℃～50℃ |
貯藏溫度 | -25℃～+65℃ |
注：測試條件，4信號輸入（19，25，31，37MHz），光鏈路為OPRT30光發射機，200MHz帶寬，10km光纖加光衰減器。使用標準反向光接收機， 10dB鏈路損耗。
OPRR30(32)反向光接收機
1、產品概述
OPRR30反向光接收機是雙向光傳輸系統組網的首選產品。它與NHNOPPF30光通信平臺機架、OPPW30電源一起構成性能優異的雙向光傳輸前端設備。
OPRR30反向光接收機采用高性能光檢波器，實現用戶5-200MHz回傳通路，具有性能優良、配置靈活的特點。其內置微處理器監測光接收機關鍵工作狀態參數，并通過總線傳輸給NHNOPPF30平臺系統控制器。
該接收模塊采用散熱器式的外形結構，強度高，散熱效果好。P01光發射機模塊
2、產品特點
l采用高性能光檢波器
l1310nm和1550nm雙工作窗口
l實時向系統平臺傳輸光接收機工作狀態參數，并顯示
l完善的保護電路（開機延時，工作參數告警）
l模塊化的插件結構
l優良的整機熱設計，保證了設備的長期可靠性
l可帶電熱插拔
l自動備份切換功能（指OPRR32）
3、技術指標
光參數
光波長： 1100-1600nm
光連接器： FC/APC或SC/APC
光反射損耗： >45.0dB
輸入光功率： -10-0dBm
射頻參數
射頻通頻帶 | 5～200 MHz |
射頻輸出信號電平 | 105dBuV |
輸出電平調節范圍 | 0～-10dB |
標稱射頻輸入阻抗 | 75Ω |
射頻輸入反射損耗 | ≥16dB |
平坦度 | ≤±1dB |
激勵電平檢測 | -20dB |
鏈路性能（注）
C/N | ≥46.0 |
CSO | ≥46.0 |
CTB | ≥46.0 |
輸入光功率與RF輸出電平對應表（注）
輸入光功率（dBm） | 預計輸出電平（dBuV） |
0 | 105 |
-1 | 103 |
-2 | 101 |
-3 | 99 |
-4 | 97 |
-5 | 95 |
-6 | 93 |
-7 | 91 |
-8 | 88 |
-9 | 87 |
-10 | 85 |
通用參數
（1）外形 | W×H×L 30×130×370mm |
（2）電源 | +24V 0.3A，+5V 0.1A，-5V 0.1A |
（3）工作環境溫度 | 0℃～50℃ |
（4）貯藏溫度 | -25℃～+65℃ |
注：測試條件，4信號輸入（19，25，31，37MHz），光鏈路為FP光回傳發射機，200MHz帶寬，10km光纖加光衰減器，10dB鏈路損耗。
正向前置放大器OPFF30
1、產品概述
OPFF30前置放大器是無錫雷華網絡設計的高性能、高品質放大器。 用于NHNOPPF30光通信平臺，對射頻信號進行放大。
該發射模塊采用散熱器式的外形結構，強度高，散熱效果好。
2、產品特點
l采用優異的線性放大模塊（砷化鎵）作為輸出級，高電平輸出時，具有優異的CTB、CSO指標。。
l862MHz的帶寬。實時向系統平臺傳輸激光器各種工作狀態參數。
l模塊化設計，擁有美觀的外形及優異的散熱性能。
l增益可調，可方便用戶調試。
l優良的整機熱設計，保證了設備的長期可靠性。
3、技術指標
電路程式 | 砷化鎵 | |
射頻通頻帶 | 40～860 MHz | |
射頻輸入信號電平 | 72 dBuV | |
推薦輸出電平 | 104 dBuV | |
輸出電平調節范圍 | -10 ～ 0 dB | |
最小滿增益 | 30 dB | |
噪聲系數 | ≤8 dB（0dB均衡） | |
斜率 | 0 dB | |
交流哼聲 | ≥65 dB | |
標稱射頻輸入阻抗 | 75Ω | |
射頻輸入反射損耗 | >16 dB | |
平坦度 | ±0.5 dB | |
輸出電平檢測 | -20 dB | |
失真 | CTB | ≥80 dB(59路PAL) |
CSO | ≥80 dB(59路PAL) | |
XM | ≥80 dB(59路PAL) | |
通用參數
外形 | W×H×L 39×130×340mm |
電源 | +24V 0.7A +5V 0.1A |
工作環境溫度 | 0℃～50℃ |
貯藏溫度 | -25℃～+65℃ |

NHNOPPF30光平臺采用組件化設計，插入即可工作，結構緊湊、組件配置密度高。為系統設計者提供前所未有的靈活手段，使用戶能快速而簡便地進行系統配置或系統升級改造，以滿足系統不斷擴展和為技術發展提供新業務的需求。
1、產品特點
l專用于密集型HFC接入網，可插入14個單元模塊和2個電源模塊
l標準19英寸4U高度機箱采用了開模設計，制造工藝高
l帶符合國標的II類應答器，可通過符合國標的網管軟件進行遠端監測與管理。支持TRAP方式上傳
l所有模塊(包括電源模塊)均由微處理器控制，可實時報警和保護
l電源熱備份，確保系統工作可靠
l4個自動調速風扇，可在線更換，系統在線自動偵測風扇工作狀態
l寬屏LCD顯示整機工作狀態，用戶可自選中文或英文顯示
l與OPPF21光通訊平臺的單元模塊完全兼容
l工作溫度： 0℃～50℃
l貯藏溫度： -25℃～75℃
l相對濕度： 85%以下
2、技術參數
尺寸(高×寬×深) (不含機架把手) | 177×442×405mm | ||
組件插槽數 | 14+2個電源模塊 | ||
工作溫度 | 0-50°C | ||
相對濕度 | 20%-55%不凝結 | ||
正常電源要求 | 180-264V 50/60Hz | ||
供電電壓輸出 | +24V | +5V | -5V |
供電電流輸出 | 7A | 8A | 8A |
重量 | 20kg | ||
開關電源OPPW30(-48)
1、產品概述
OPPW30開關電源是NHNOPPF30光通訊平臺專用高效電源，提供+24V，+5V，-5V三組電壓輸出，輸出功率達270W，可由兩臺OPPW30開關電源結合NHNOPPF30光通訊平臺組成備份系統，提高整機可靠性。
OPPW30-48開關電源輸入電壓為48V直流，可運用于電信等傳輸系統。
2、產品特點
l高可靠性。
l采用專用接口多輸出連接。
l低輸出電壓紋波。
l可雙電源熱備份工作。
3、技術指標
電參數
電源輸入 | 180-270V 50Hz （AC） |
40-72V （DC） | |
DC輸出 | +24.4V 7A |
+5.4V 8A | |
-5.4V 8A | |
效率 | >85% |
紋波 | <50mV |
通用參數
（1）外形 | L×W×H 197×150×75mm |
（3）工作環境溫度 | 0℃～50℃ |
（4）貯藏溫度 | -25℃～+65℃ |
正向光發射機OPFT30
1、產品概述
OPFT30光發射機是寬帶傳輸系統和大容量CATV光傳輸系統組網的首選產品。它與OPPW30電源、NHNOPPF30光通信平臺機架一起構成性能優異的前端設備。
OPFT30光發射機采用帶光隔離器的高線性、低噪聲分布反饋式激光器（DFB）作為光源，以調幅（AM-VSB）方式傳送圖像與聲音信號進入光纖系統，具有本機數字信號插入口。OPFT30光發射機內置微處理器監測DFB激光器的所有工作狀態參數，并通過總線傳輸給NHNOPPF30系統控制器。系統控制器的智能化功能給OPFT30模塊提供了良好的內部工作環境，平臺的VFD顯示屏可監測顯示其工作狀態。在該環境下，OPFT30模塊的優異性能得以發揮，并具有非常高的可靠性和穩定性。
該發射模塊采用散熱器式的外形結構，強度高，散熱效果好。T3301光發射機模塊
2、特點
l采用進口高線性DFB激光器模塊，充分保證了優良的鏈路性能。
l采用高性能微處理器，進行模塊監控和數據交換。
l優異的APC（自動功率控制）、ATC（自動溫度控制）功能，保證了激光器輸出功率的穩定和激光器的長壽命工作。
l優質的RF激勵電路，射頻激勵功率要求：72（+3/-2） dBuV標稱值。
l優質的RF通道AGC控制電路，可適應寬范圍的RF輸入信號。
l具有先進的預失真功能插件，得到更優異的鏈路指標。
l具有本機數字信號插入口。
l按照860MHz系統設計。
l前面板可方便的設置自動及激光器工作狀態。
l實時向系統平臺傳輸激光器各種工作狀態參數，并顯示。
l完善的保護電路（開機延時，工作參數告警，RF激勵過高關斷報警）。
l優良的整機熱設計，保證了設備的長期可靠性。
3、技術指標
l光參數
光波長 1310±20nm
光連接器： FC/APC或SC/APC
光反射損耗： >60.0dB
預計鏈路損耗值（注1）
型 號 | 預計鏈路損耗（dB） |
OPFT30-06 | 9.8 |
OPFT30-07 | 10.5 |
OPFT30-08 | 11.0 |
OPFT30-09 | 11.0 |
OPFT30-10 | 12.0 |
OPFT30-11 | 12.4 |
OPFT30-12 | 12.7 |
OPFT30-13 | 13.1 |
OPFT30-14 | 13.5 |
OPFT30-15 | 13.8 |
OPFT30-16 | 14.0 |
OPFT30-17 | 14.3 |
OPFT30-18 | 14.6 |
OPFT30-19 | 14.8 |
OPFT30-20 | 15.0 |
l射頻參數
射頻通頻帶 | 47～750/860 MHz |
射頻輸入信號電平 | 72.0(+3/-2)dB |
標稱射頻輸入阻抗 | 75Ω |
射頻輸入反射損耗 | >16dB |
平坦度 | ±0.75dB |
激勵電平檢測 | -20dB |
l鏈路性能（注2）
C/N | ≥51.0 dB |
CSO | ≥62.0 dB |
CTB | ≥67.0 dB |
l通用參數
外形 | W×H×L 30×130×370mm |
電源 | +24V 0.5A +5V 0.5A -5V 0.5A |
工作環境溫度 | 0℃～50℃ |
貯藏溫度 | -25℃～+65℃ |
注1：預計鏈路損耗值為10km光纖加無源損耗之和。
注2：C/N、CTB、CSO都是在滿足預計鏈路的情況測試。C/N為PAL-D在550MHz內配置59路電視頻道；
CTB、CSO值是在550MHz內按PAL-D配置59路電視頻道的典型值，不計接收機的失真貢獻。
正向光接收機OPFR30(32)
1、產品概述
OPFR30正向光接收機是雙向光傳輸系統組網的首選產品。它與NHNOPPF30光通信平臺機架、OPPW30電源一起構成性能優異的光傳輸系統。
OPFR30正向光接收機采用高性能光檢波器，實現用戶正向光信號的接收，具有性能優良、配置靈活的特點。其內置微處理器監測光接收機關鍵工作狀態參數，并通過總線傳輸給NHNOPPF30平臺系統控制器。
OPFR32具有兩路光信號輸入，內置微處理器可根據輸入光功率自動切換選擇射頻信號輸出，可組成自動備份光接收系統，提高通訊網絡的可靠性。
該發射模塊采用散熱器式的外形結構，強度高，散熱效果好。01光發射機模塊
2、產品特點
l采用高性能光檢波器。
l1310nm和1550nm雙工作窗口。
l實時向系統平臺傳輸光接收機工作狀態參數，并顯示。
l自動備份切換功能。
l優良的整機熱設計，保證了設備的長期可靠性。
3、技術指標
光參數
光波長： 1100-1600nm
光連接器： FC/APC或SC/APC
光反射損耗： >45.0dB
輸入光功率： -4～+2dBm
射頻參數
射頻通頻帶 | 47～860 MHz |
射頻輸出信號電平 | 96dBuV (-1 dBm光功率接收) |
輸出電平調節范圍 | -10 ～ 0 dB |
RF輸出阻抗 | 75Ω |
RF輸出反射損耗 | >16dB |
平坦度 | ±0.75dB |
RF輸出電平檢測 | -20dB |
鏈路性能（注）
C/N | ≥51.0 |
CSO | ≥62.0 |
CTB | ≥67.0 |
輸入光功率與RF輸出電平對應表（注）
輸入光功率（dBm） | 預計輸出電平（dBuV） |
+2 | 102 |
+1 | 100 |
0 | 98 |
-1 | 96 |
-2 | 94 |
-3 | 92 |
-4 | 90 |
通用參數
外形 | W×H×L 30×130×370mm |
電源 | +24V 0.5A +5V 0.2A |
工作環境溫度 | 0℃～50℃ |
貯藏溫度 | -25℃～+65℃ |
注：
1、與標準光發射機相連，在發射機的預計鏈路損耗值下測試。
2、發射機的調制度為3.6%，550MHz帶寬內安排59個PAL-D模擬電視頻道，550~750MHz內安排33路QAM64的數字載波，并且電平低于模擬載波6dB。
3、本機的RF輸出電平在推薦的96dBuV。
反向光發射機OPRT30
1、產品概述
OPRT30反向光發射機是雙向光傳輸系統組網的首選產品。它與NHNOPPF30光通信平臺機架、OPPW30電源一起構成性能優異的反向光傳輸系統，可用于圖像、數據、話音的回傳，也可以構成會議電視、遠程教育、計算機聯網等多功能業務，更是CATV網絡本身實現網絡管理功能的重要組成部分。
OPRT30反向光發射機采用高性能回傳激光器，實現用戶5-200MHz回傳通路，具有性能優良、配置靈活的特點。其內置微處理器監測激光器的關鍵工作狀態參數，并通過總線傳輸給NHNOPPF30平臺系統控制器。
該發射模塊采用散熱器式的外形結構，強度高，散熱效果好。01光發射機模塊
2、產品特點
l采用FP/DFB激光器。
l優異的APC（自動功率控制）功能，保證了激光器輸出功率的穩定和激光器的長壽命工作。
l實時向系統平臺傳輸激光器各種工作狀態參數。
l完善的保護電路（開機延時，工作參數告警）。
l完善的LCD顯示控制和RS232狀態監測接口，可方便地進行本地計算機監控。
l優良的整機熱設計，保證了設備的長期可靠性。
3、技術指標
光參數
光波長：1310±20nm
光連接器：FC/APC或SC/APC
光反射損耗：>45.0dB
射頻參數
射頻通頻帶 | 5～200 MHz |
射頻輸入信號電平 | 82±5dBuV |
激勵電平調節范圍 | 0 ～ -10 dB |
標稱射頻輸入阻抗 | 75Ω |
射頻輸入反射損耗 | >16dB |
平坦度 | ±0.75dB |
激勵電平檢測 | -20dB |
鏈路性能（注）
DFB | FP | |
C/N | ≥50 dBc | ≥45.0 dBc |
CSO | ≤-51 dBc | ≤-45.0 dBc |
CTB | ≤-55 dBc | ≤-45.0 dBc |
輸出光功率 | 1~4mW | 1 mW |
通用參數
外形 | W×H×L 39×130×340mm |
電源 | +24V 0.3A +5V 0.1A -5V 0.1A |
工作環境溫度 | 0℃～50℃ |
貯藏溫度 | -25℃～+65℃ |
注：測試條件，4信號輸入（19，25，31，37MHz），光鏈路為OPRT30光發射機，200MHz帶寬，10km光纖加光衰減器。使用標準反向光接收機， 10dB鏈路損耗。
OPRR30(32)反向光接收機
1、產品概述
OPRR30反向光接收機是雙向光傳輸系統組網的首選產品。它與NHNOPPF30光通信平臺機架、OPPW30電源一起構成性能優異的雙向光傳輸前端設備。
OPRR30反向光接收機采用高性能光檢波器，實現用戶5-200MHz回傳通路，具有性能優良、配置靈活的特點。其內置微處理器監測光接收機關鍵工作狀態參數，并通過總線傳輸給NHNOPPF30平臺系統控制器。
該接收模塊采用散熱器式的外形結構，強度高，散熱效果好。P01光發射機模塊
2、產品特點
l采用高性能光檢波器
l1310nm和1550nm雙工作窗口
l實時向系統平臺傳輸光接收機工作狀態參數，并顯示
l完善的保護電路（開機延時，工作參數告警）
l模塊化的插件結構
l優良的整機熱設計，保證了設備的長期可靠性
l可帶電熱插拔
l自動備份切換功能（指OPRR32）
3、技術指標
光參數
光波長： 1100-1600nm
光連接器： FC/APC或SC/APC
光反射損耗： >45.0dB
輸入光功率： -10-0dBm
射頻參數
射頻通頻帶 | 5～200 MHz |
射頻輸出信號電平 | 105dBuV |
輸出電平調節范圍 | 0～-10dB |
標稱射頻輸入阻抗 | 75Ω |
射頻輸入反射損耗 | ≥16dB |
平坦度 | ≤±1dB |
激勵電平檢測 | -20dB |
鏈路性能（注）
C/N | ≥46.0 |
CSO | ≥46.0 |
CTB | ≥46.0 |
輸入光功率與RF輸出電平對應表（注）
輸入光功率（dBm） | 預計輸出電平（dBuV） |
0 | 105 |
-1 | 103 |
-2 | 101 |
-3 | 99 |
-4 | 97 |
-5 | 95 |
-6 | 93 |
-7 | 91 |
-8 | 88 |
-9 | 87 |
-10 | 85 |
通用參數
（1）外形 | W×H×L 30×130×370mm |
（2）電源 | +24V 0.3A，+5V 0.1A，-5V 0.1A |
（3）工作環境溫度 | 0℃～50℃ |
（4）貯藏溫度 | -25℃～+65℃ |
注：測試條件，4信號輸入（19，25，31，37MHz），光鏈路為FP光回傳發射機，200MHz帶寬，10km光纖加光衰減器，10dB鏈路損耗。
正向前置放大器OPFF30
1、產品概述
OPFF30前置放大器是無錫雷華網絡設計的高性能、高品質放大器。 用于NHNOPPF30光通信平臺，對射頻信號進行放大。
該發射模塊采用散熱器式的外形結構，強度高，散熱效果好。
2、產品特點
l采用優異的線性放大模塊（砷化鎵）作為輸出級，高電平輸出時，具有優異的CTB、CSO指標。。
l862MHz的帶寬。實時向系統平臺傳輸激光器各種工作狀態參數。
l模塊化設計，擁有美觀的外形及優異的散熱性能。
l增益可調，可方便用戶調試。
l優良的整機熱設計，保證了設備的長期可靠性。
3、技術指標
電路程式 | 砷化鎵 | |
射頻通頻帶 | 40～860 MHz | |
射頻輸入信號電平 | 72 dBuV | |
推薦輸出電平 | 104 dBuV | |
輸出電平調節范圍 | -10 ～ 0 dB | |
最小滿增益 | 30 dB | |
噪聲系數 | ≤8 dB（0dB均衡） | |
斜率 | 0 dB | |
交流哼聲 | ≥65 dB | |
標稱射頻輸入阻抗 | 75Ω | |
射頻輸入反射損耗 | >16 dB | |
平坦度 | ±0.5 dB | |
輸出電平檢測 | -20 dB | |
失真 | CTB | ≥80 dB(59路PAL) |
CSO | ≥80 dB(59路PAL) | |
XM | ≥80 dB(59路PAL) | |
通用參數
外形 | W×H×L 39×130×340mm |
電源 | +24V 0.7A +5V 0.1A |
工作環境溫度 | 0℃～50℃ |
貯藏溫度 | -25℃～+65℃ |
